A cost effective, easy to use Patient Simulator

환자감시모니터에 생체신호를 전달해주는 ECG시뮬레이터입니다.

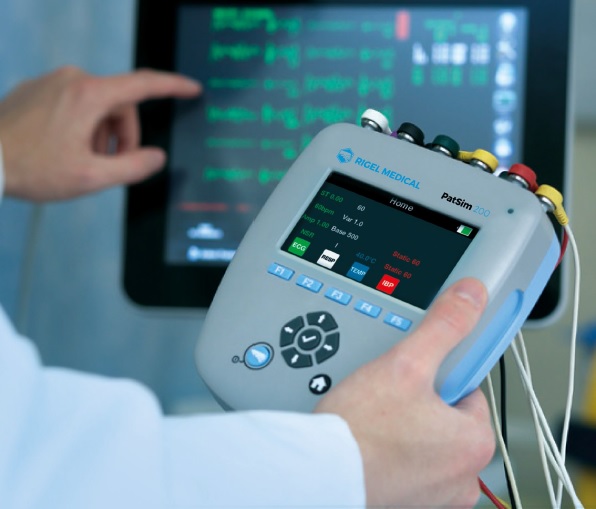

The PatSim 200 from Rigel was designed to make every patient simulation quicker.

Unlike other Patient Simulators, the PatSim uses a home and recall function to easily move between tests and store your most used sequences, no more clicking and scrolling through ‘tree style’ hierarchy to perform each test.

https://youtu.be/0BPv3pt9sAw

Key Features:

> Simple, fast navigation

> High contrast and low luminance colour display

> Recall most used simulations

> Foetal / maternal monitoring

> Over 40 selectable arrythmias

Technical Specification:

General ECG

Simulation                 Full 12 lead ECG with independent outputs for each signal lead

Lead I                     70%

Lead II                     100%

Lead III                    30%

Lead V1                   24%

Lead V2                   48%

Lead V3                   100%

Lead V4                   120%

Lead V5                   112%

Lead V6                   80%

ECG Normal Sinus Rhythm

Simulation                 Full 12 lead ECG with independent outputs for each signal lead

Heart Rate                18 selectable values 30-300 bpm

Accuracy                 ±1BPM or 1%

Amplitude (lead II)         0.05 mV to 0.45 mV (0.05 mV steps)

                            0.5 mV to 5.5 mV (0.5 mV steps)

Amplitude Accuracy      ± 2%

ST Segments             18 selectable values, 8 elevated & 8 depressed

Neonatal Mode           ECG R wave width is reduced to 40ms

Arrhythmia Waveforms (Atrial)

Amplitude (lead II)        0.05 mV to 0.45 mV (0.05 mV steps)

                           0.5 mV to 5.5 mV (0.5 mV steps)

Amplitude Accuracy      ± 2%

Ventricular Waveforms   Asystole

                           Bigeminy

                           Trigeminy

                           Ventricular Fibrillation (coarse)

                           Ventricular Fibrillation (fine)

                            Ventricular Tachycardia

Supraventricular          Waveforms Atrial Fibrillation coarse

                            Atrial Fibrillation fine

                           Atrial Flutter

                           Atrial Tachycardia

                           Missing beat

                           Nodal rhythm

                           Paroxysmal Atrial Tachycardia

                           Sinus Arrhythmia

                           Supraventricular Tachycardia

Atrial Conduction Waveforms      First Degree AV Block

                                     Left Bundle Branch Block

                                     Right Bundle Branch Block

                                     Second Degree AV Block - Mobitz I

                                     Second Degree AV Block - Mobitz II

                                     Third Degree AV Block

                                     Premature Waveforms Premature Atrial Contraction

                                     Premature Nodal Contraction

                                     Premature Left Ventricle

                                     Contraction

                                     Premature Left Ventricle

                                     Contraction - early

                                     Premature Right Ventricle

                                     Contraction - R on T

                                     Premature Ventricular Contraction - 6 / min

                                     Premature Ventricular Contraction - 12 / min

                                     Premature Ventricular Contraction - 24 / min

                                     Premature Ventricular Contraction - frequent multifocal

Performance Waveforms

Square Waves                 2 Hz, 0.125 Hz

Triangle Wave                  2 Hz

Pulse                           60bpm or 240bpm

Sine Waves                    0.05, 0.5, 1, 10, 25, 30, 40, 50, 60, and 100 Hz

R-Wave Detector Test         60 BPM haver-triangle wave with selectable width and amplitude

Haver-triangle Width           12 selectable values between 8 and 200 ms

Performance amplitude         0.5 to 5.0 mV in 0.5 mV steps

Pacer Waveforms

Simulated Rhythms             Asynchronous at 75 bpm

                                  Demand with frequent sinus beat

                                  Demand with occasional sinus beat

                                  A-V sequential

                                  Non-capture

                                  Non-function

Pulse Amplitude                 1.0, 2.0, 5.0, 10.0 mV

Accuracy                        ±10%

Width                            5 selectable values 0.1-2.0 ms

Accuracy                        ± 5%

R Wave Detection

Heart Rate                      6 selectable values 30-250 BPM

Amplitude                       0.05 mV to 0.50 mV (0.05 mV steps)

R wave width                  13 selectable values 8-200ms

Respiration Simulation

Rates                           0, 5, 10, 15, 30, 40, 60, 80, 120, 180brpm

Resistance Variations          0.2, 0.5, 1.0, 3.0 Ω

Accuracy                       ±10%

Base resistances               500, 1000, 1500 and 2000 Ω

Accuracy                       ±5%

Lead selection                 1 (LA), 2(LL) user selectable

Apnoea Simulation             Manual on/off

Temperature Simulation

Simulation                      YSI 400 / 700A / 700B Static

Temperature unit               °C or °F, user selectable

Range                          pre-set 4 values at 0.0, 24.0, 37.0,and 40.0°C

                                 pre-set 4 values at 32.0, 75.2, 98.6, 104.0°F

Accuracy                       ± 0.1 °C / °F

Connector                     mini-DIN style

Invasive Blood Pressure Simulation

Channels                      2 channels

Static Pressure               -10, 5,0,20,40,50,60,80,100,150,160,200,240,320, 400mmHg

Dynamic Simulation          Arterial [ART] 120/80

                               Radial Artery [RA] 120/80

                               Left Ventricle [LV] 120/00

                               Right Ventricle [RV] 25/00

                               Right Atrium (central venous) [CVP] 15/10

                               Pulmonary Artery [PA] 25/10

                               Pulmonary Artery Wedge [PAW] 10/2

                               Left Atrium [LA] 14/4

Auto sequence (C1 only)   Cycle through simulations with 15 second step duration:

                               Arterial [ART] 120/80

                               Radial Artery [RA] 120/80

                               Left Ventricle [LV] 120/00

                               Right Ventricle [RV] 25/00

                               Pulmonary Artery Wedge [PAW] 10/2

                               Pulmonary Artery [PA] 25/10

                               Right Atrium (central venous) [CVP] 15/10

Accuracy                     ± 1mmHg

Excitation voltage           2V to 16V

Impedance                   350Ω Nominal

Simulated sensitivity         5μV/V/mmHg or 40μV/V/mmHg (user selectable)

Connector                    mini-DIN style

General Specification:

Mains power/Battery info    3.7V 3900mAh 14.4WH Li-Ion battery 5V 1A USB micro-B power supply

                               100-240V ~ 50/60Hz 0.18A max.

Charge time (new battery)   Up to 6 hours

Battery life                    Up to 8 hours (depending on simulation and screen brightness)

Weight                        0.70 Kg / 1.5 lbs

Dimensions                   180 x 150 x 55 mm, 7.1 x 5.9 x 2.2 inch

Serviceability

Warranty:                     5 years [terms and conditions apply]

Calibration:                   1 year

Environmental

Operating conditions        10 - 40°C (50 - 104°F) 0-90% RH – NC

Storage environment        -15 - 60°C (5 - 140°F) 0-90% RH – NC

Environmental protection     IP40

Impact Rating                 IK08

Electrical Interfaces

ECG (& respiration)          10 x 4 mm sockets

BP 1 – 2                      6 pin mini DIN

Temperature                   8 pin mini-DIN

USB Port                      micro
