      Test Equipment(방사선측정기)

      제목 일반촬영장치용 멀티메터 Magicmax Rad







      The Multimeter solution

      Magicmax는 범용으로 사용할 수 있는 확장형 Magicmax universal과 장비와 다르게 적용범위가 한정됩니다.
      ​
      일반촬영장치, 투시 촬영장치, C-arm, 치괴용 촬영장치에 사용하는 Magicmax Rad/Flu/Dent와
      유방촬영장치에 사용되는 Magicmax Mam,
      치과용장비 전용으로 사용되는 Magicmax Dent,
      CT용 CTDI(CT장비의 선량측정)에 사용되는 Magicmax CT로 나뉘어 집니다.
      참고로 CT용 Magicmax는 Magicmax Universal Basic Unit에 DCT-10을 ​조합한 구성입니다.
      ​
      Magicmax Rad는 독일 IBA Dosimetry의 검증된 기술력으로 개발된 Multi fucntion meter 멀티메터로서 Magicmax universal과는 다르게 범용으로 사용할 수 없는 제품입니다.

      Magicmax Rad는 선량 dose, 조사선량, 선량율 dose rate, 관전압 kVp, 관전류 mA, mAs, 조사시간 exposure time, 반가층 HVL, 조도 illuminance, 총 여과당량 filtration 등을 측정할수 있습니다.

      Magicmax Rad는 노트북과 연결하여 사용하는 USB Type으로 어느 노트북과도 연결하여 사용할 수 있습니다.
      ​
      Magicmax Rad는 IBA Dosimetry의 검교정 서비스를 받은 제품으로 국제원자력기구 IAEA에서 인정하는 SSDL (Secondary Standard Dosimetry Laboratory) 기관으로 등록된 IBA 사의 검교정 성적서를 함께 제공해 드리고 있습니다

      - Need for QA but no clear regulations

      - Little time for QA in Diagnostics: Mamo, X-rays, CT.

      - Worries about equipment performance but little machine time for QA

      - Dependency on External Service for assurance of quality

      - Need for cost competitive solutions with no time to worry about completing portfolio of “small QA items” per modality

      - Need for a simple workflow with direct reports and templates

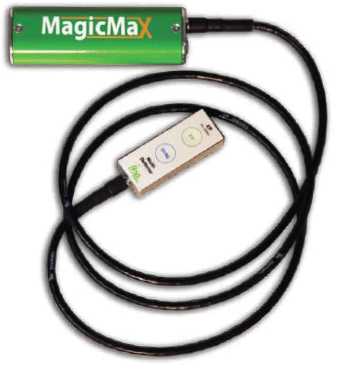

      ​외형은 Magicmax Universal과 비슷한 형태의 디자인입니다. ​하지만 디텍터를 탈부착 할 수 없는 일체형입니다.​

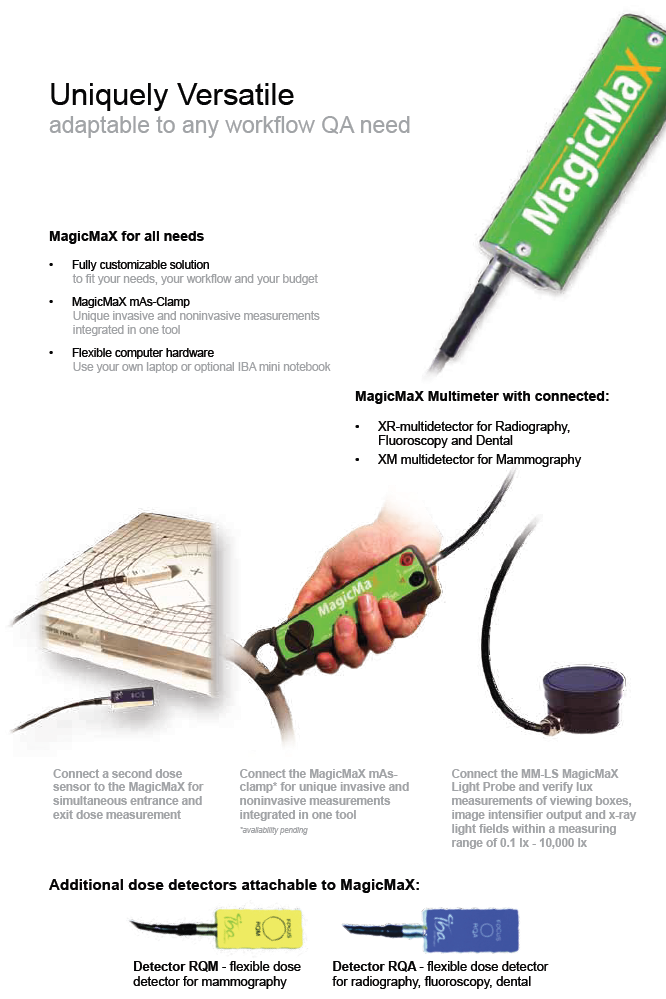

      ​Current Probe, RQA, RQM Detector와 함께 사용할수 있습니다.

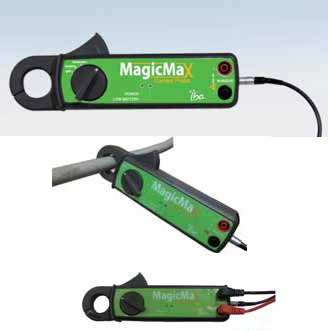

      Current Probe : mAs 관전류 측정용 디텍터
      접촉식과 비접촉식 모두 측정이 가능한 디텍터



      조도 측정 디텍터

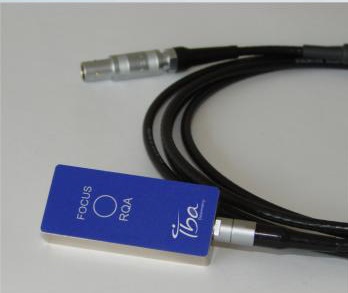

      ​RQA Detector : 일반촬영장치용 Dose 선량, 조사선량, 방사선량, Dose rate 선량율, Exposure time 조사시간 디텍터

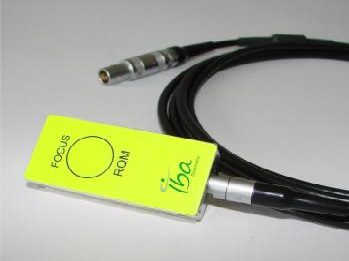

      RQM Detector : 유방촬영장치용 Dose 선량, 조사선량, 방사선량, Dose rate 선량율, Exposure time 조사시간 디텍터

      그외 다른 팬텀과도 연동하여 호환 가능합니다. 여러 데이터를 추가로 확보할 수 있습니다.

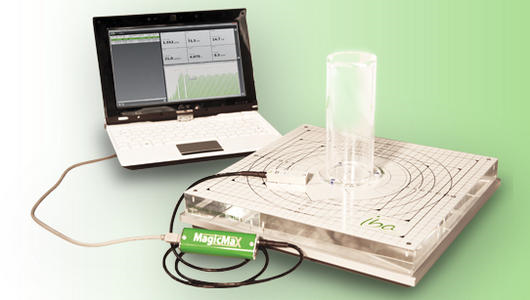

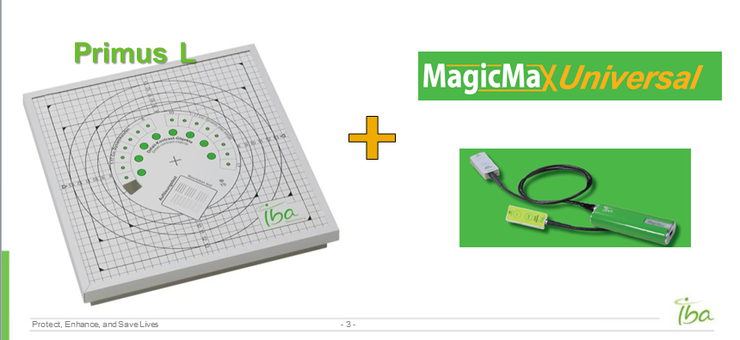

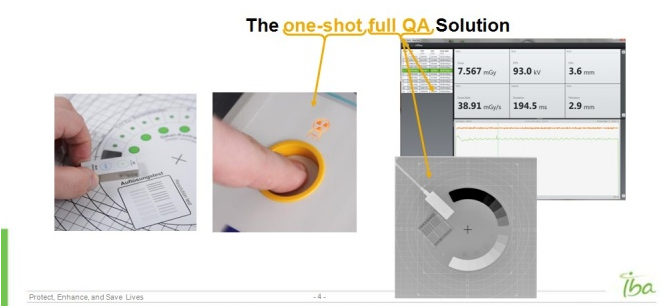

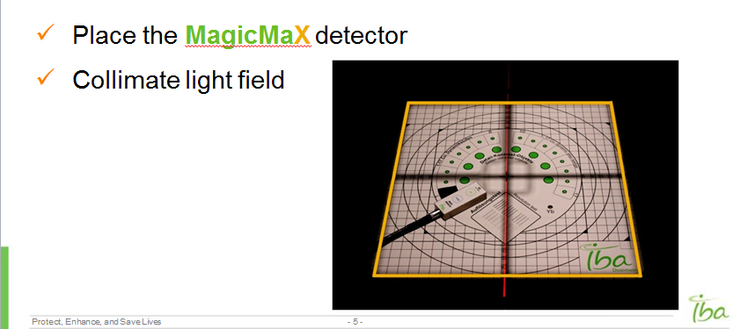

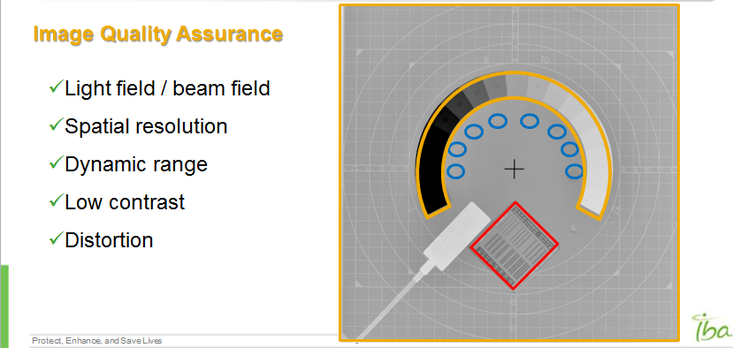

      Primus L Phantom과 Magicmax Universal을 함께 사용하면 dose, dose rate, kVp,mA, mAs, exposure time, HVL,illuminance, filtration, (선량 조사선량, 선량율 , 관전압 , 관전류, 조사시간 , 반가층 , 조도, 총 여과당량) 외에 조사야 차이 시험, 공간분해능 시험, 스텝웨지(step wedge), 저대조도 검사 (Low contrast) 등의 추가적인 검사를 한번에 끝낼수 있습니다.















      • Measure Beam data with low influencing AEC

      • High time resolution, end up in high precise measurements also in pulse

      • Always ready for action without checking the battery status

      • no simulating ionization chamber with internal solid state detector.

      • i.e. Current Probe for invasive and non-invasive measurements

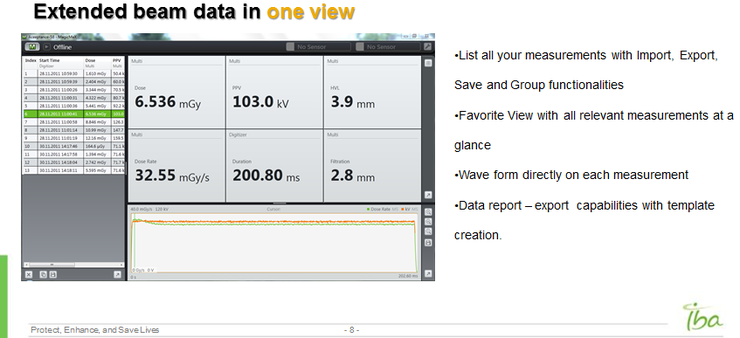

      • Install the SW on every PC wherever you need it.

      • The Software will adapt automatically to chosen accessory or  detected “exposure-mode”

      • Data can be exported in Excel with in specified cells for automatic template fill-in.

      • The shown Waveform is the real, without interpolation, and can be exported for further investigation.

      • With optimized excel-templates, which can be also modified by users.





      XR Multidetector Item

      Characteristic

      Type of detector

      Silicon photodiode (PIN)

      Measurement principle

      Ionization current in silicon semiconductor

      Measurement values

      kVp, PPV , HVL, Dose, Dose Rate, Dose per Pulse, Exposure Time, and Wave Form

      kVp indicated value

      PPV (IEC 61676 compliant)

      Radiography and

      fluoroscopy



      • Range

      • Accuracy

      • Total filtration range

      • Sensitivity





      • 40 – 160 kV

      • < ± 2 % or 0.7 kV

      • 2 – 22 mm (0.08” – 0.87”)

      • 3 mm (0.11”) Al, 50 kV, 1 mA @ 50 cm (19.7”)



      CT



      • Range

      • Accuracy

      • Total filtration range

      • Sensitivity





      • 75 – 160 kV

      • < ± 2 % or 0.7 kV

      • 2 – 22 mm (0.08” – 0.87”)

      • 6 mm (0.24”) Al, 90 kV, 0.5 mA @ 50 cm (19.7”)



      Detectors used for radiography and fluoroscopy Item

      Characteristic

      Dose

      Accuracy

      < ± 5 %

      Range

      600 nGy – 3 Gy

      68.2 μR – 340.9 R

      Energy dependence

      Auto corrected for 2 mm to 22 mm (0.08” – 0.86”) total filtration for dose rates above 200 μGy/s

      Dose Rate

      Accuracy

      < ± 5 %

      Range

      90 nGy/s – 160 mGy/s

      10.2 μR/s – 18.18 R/s

      Energy dependence

      Auto corrected for 2 mm to 22 mm (0.08” – 0.86”) total filtration for dose rates above 200 μGy/s

      Dose per Pulse

      Accuracy

      < ± 5 %

      Range

      600 nGy/pulse – 3 Gy/pulse

      68.2 μR/pulse – 340.9 R/pulse

      Energy dependence

      Auto corrected for 2 mm to 22 mm (0.08” – 0.86”) total filtration for dose rates above 200 μGy/s

      Pulse rate

      1 – 1000 pulse/s (at highest sampling rate)

      Pulse length

      1.0 ms – 300 s

      Time Item

      Characteristic

      Accuracy

      1 % or 0.2 ms

      ± 1 pulse

      Range

      2 ms – 300 s

      1 – 0.3 x 106 pulse

      ​

      ​
      ​



















































      Intended use
      The MagicMaX (Magicmax Universal) is intended to be used to provide quality assurance for the measurement of the beam of X-ray installations.
      Non-intended use
      The MagicMaX (Magicmax Universal) is not intended to be used with patients.
      The MagicMaX electrometer (basic unit) has one of the following detector fix-connected to it:
      ■ XR Multidetector (for radiography / fluoroscopy / dental radiography)
